大家好，我是室内设计师几禾，欢迎关注我，每天持续分享有关装修和设计方面的知识

你家装修是否遇到过这样的情况，开关插座的高度没有在同一水平线上，卫生间淋浴的冷热水接头没有在同一高度，吊顶是否有歪斜的情况；很多时候家里面施工尺寸大小不对，就是因为装修前期的测量放线没有做好；今天几禾君用自身所学，给大家整理了一套装修施工放线标准，这是我自己的本土公司一直在用的，在当地的业界也受了大家的一致好评，当然也有很多模仿者，装修就是要互相学习，精益求精！文章配图24张施工图片，精细讲解每一个施工环节！

▲工地放线标准

◆放 线 标 准

家装施工放线是通过对装饰工程定位的事先放样，确保装饰工程按照设计要求安全顺利地进行，同时兼顾主材构件、成品家居的定位安装；统一各工种的实操依据，为家装整体施工、监控、验收提供有力的保障。实际操作当中放线通过红外水平仪定位，墨斗、墨线配合完成！是装饰过程必不可少的工序，通过放线规范施工，杜绝“经验”、“眼睛”带来的施工隐患及不必要的经济损失；家装放线分为水平基准线及定位标高线、施工引导线，位置定位线等；水平基准线为确定其相对标高。

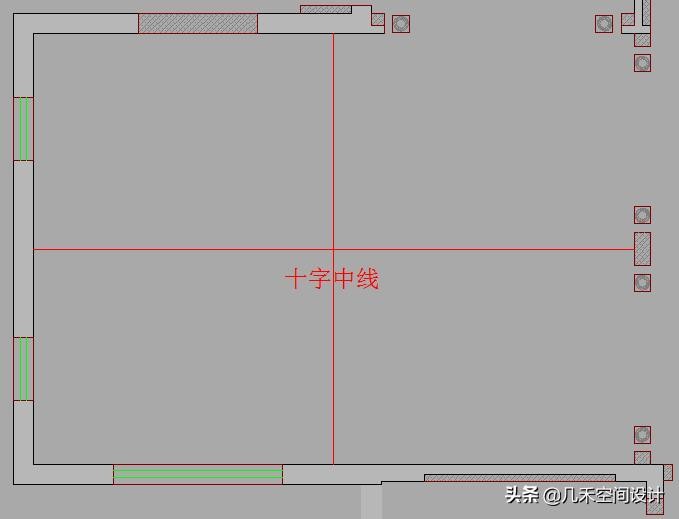

◆轴线

根据现场房间实际情况进行房间找方，弹出十字中线，十字中线即为基准线；要求进场后必须先弹，清

晰、准确且交圈。

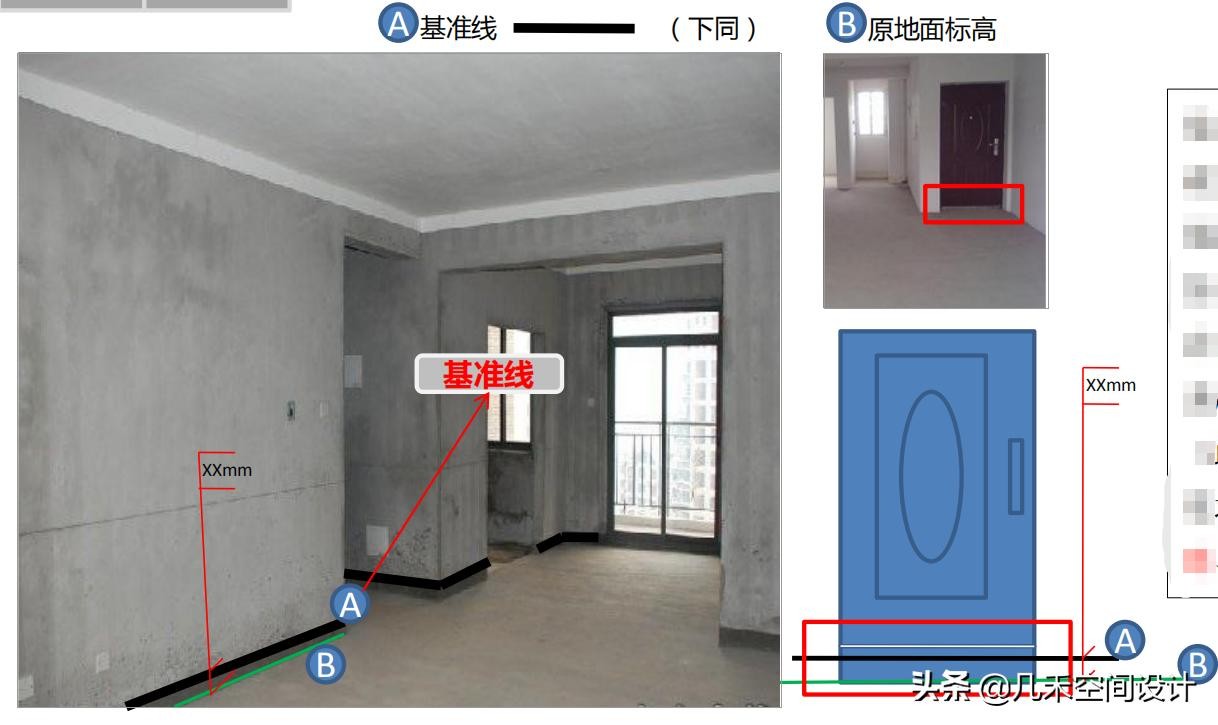

◆基准线

根据现场实际门槛余量来确定地面饰面完成标高；地面完成标高线为室内装饰设计施工依据，其他标高位置依此为准进行上反或超平，即装饰基准线（此为室内相对标高线）；要求进场后必须先弹，清 晰、准确且交圈。

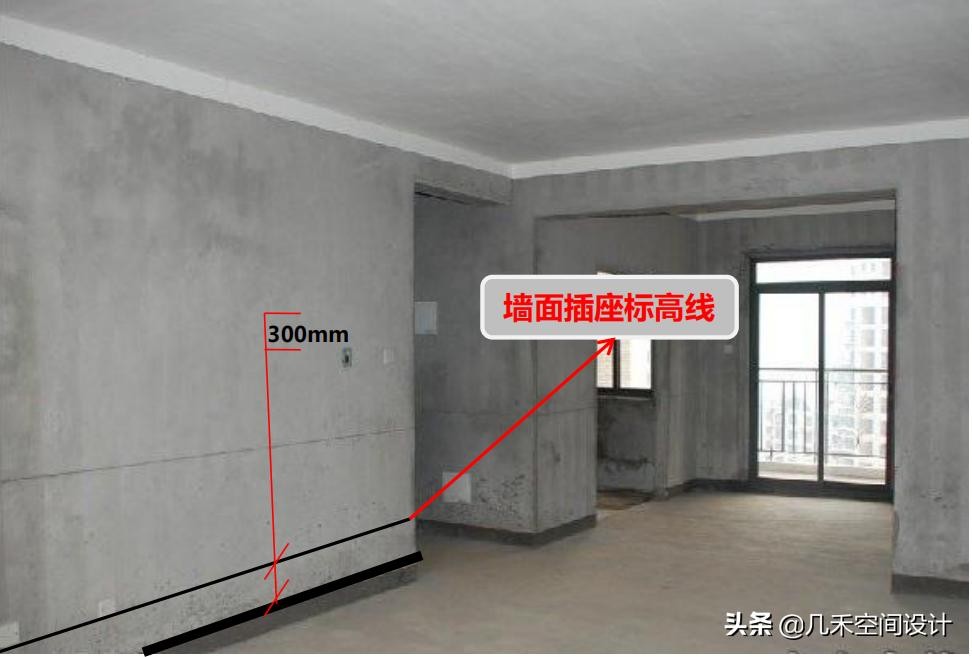

◆墙面插座标高线：

根据基准线上反300mm确定墙面插座标高，此标高为插座下沿标高线；进场后水电改造施工前完成弹线；要求清晰、准确、交圈，同一空间误差＜2mm。 (原插座、开关位置保留时，按原有的插座、开关高度统一。)

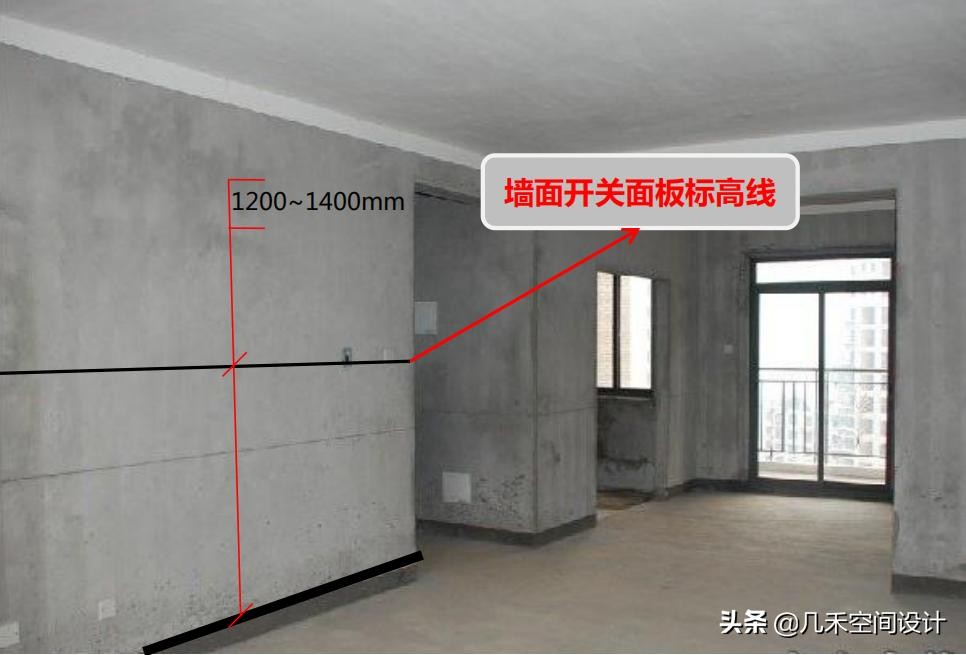

◆墙面开关面板标高线：

根据基准线上反1200~1400mm(面板下口高度，特殊情况可根据客户要求来商定实际上反高度）确定墙面开关面板标高，此标高为开关面板下沿标高线；进场后水电改造施工前完成弹线；要求清晰、准确、交圈。（如原开关、插座保留，则按原高度统一。）

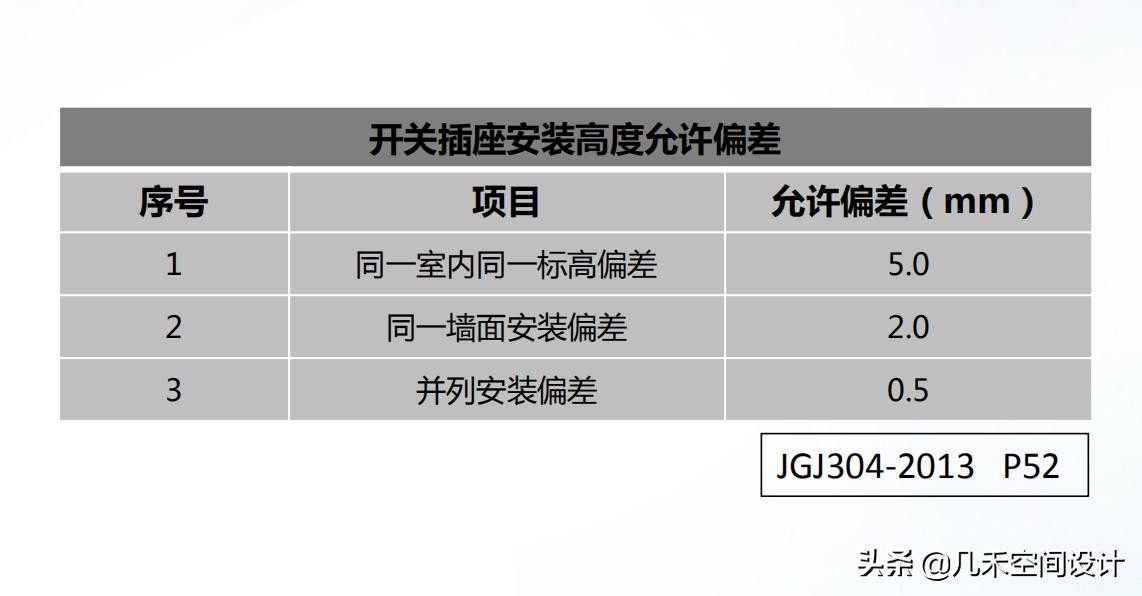

◆墙面开关面板标高误差

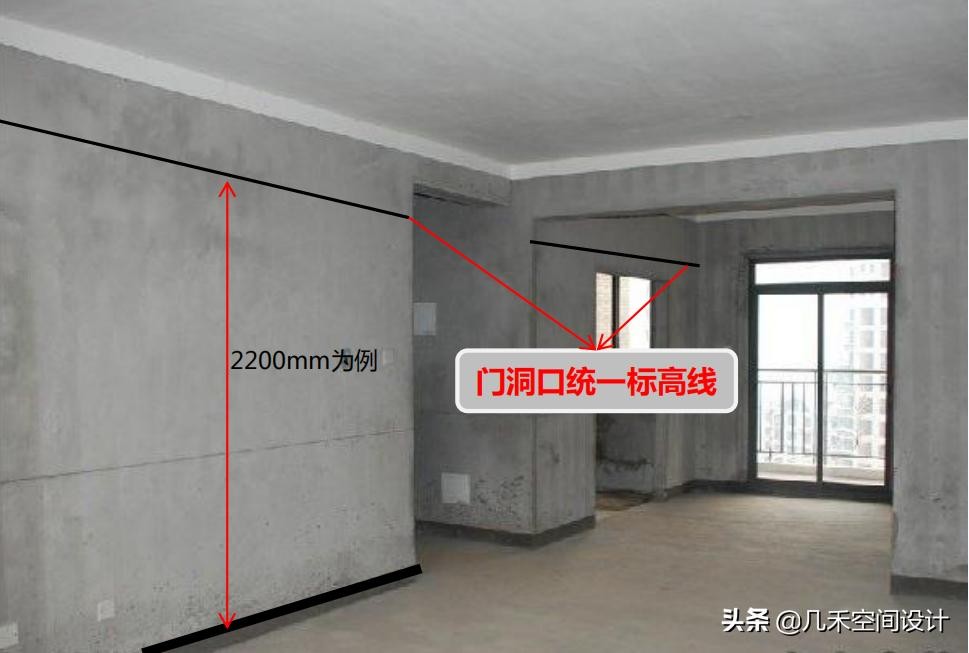

◆门洞口统一标高线：

根据基准线上反2200mm确定门洞口统一标高，（以此为例，具体高度以设计要求为准）；要求清晰、准确、保证内门高度一致

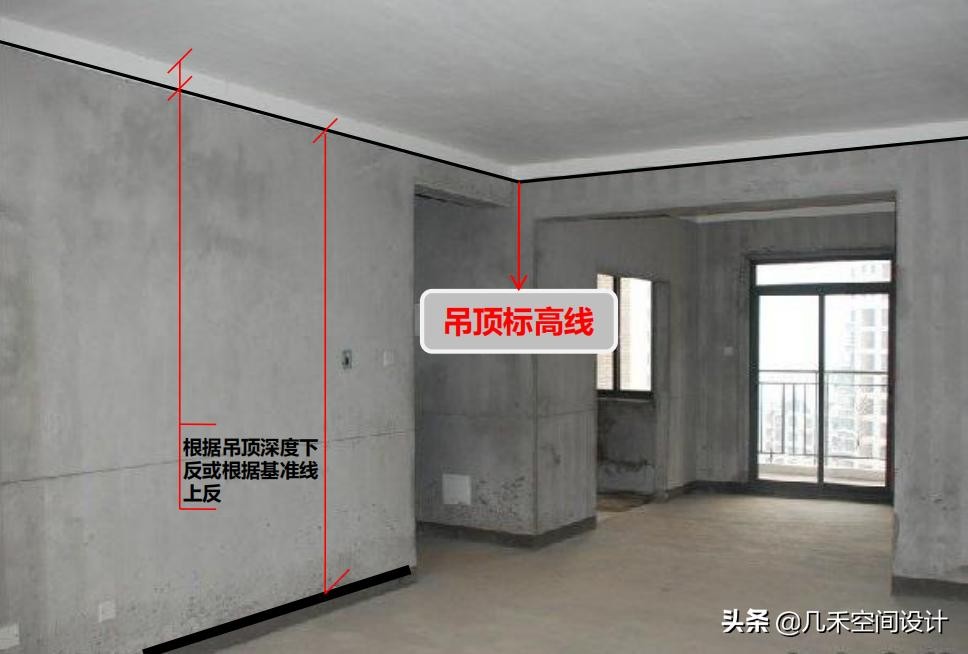

◆吊顶标高线：

根据吊顶的设计标高由基准线上反或吊顶深度下反来确定吊顶标高；吊顶标高线为边龙骨下沿线，误差≤3mm；要求清晰、准确、保证同一功能空间交圈。

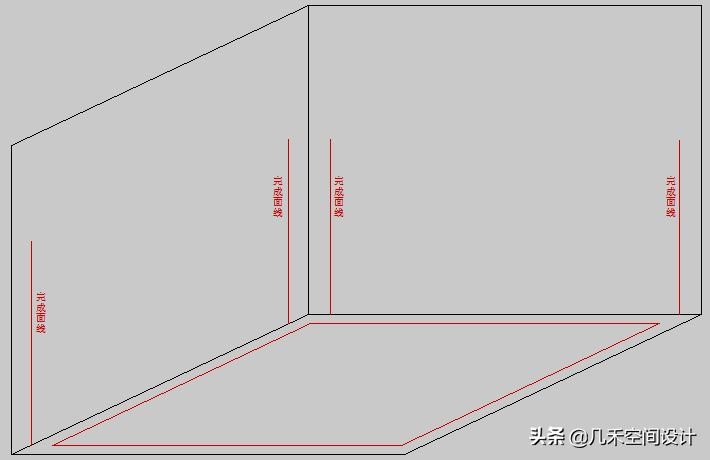

◆面层完成面线：

根据房间十字中线、墙面做法厚度及原始墙面平整度弹出墙面面层完成面线，落地上墙；图示例参考；

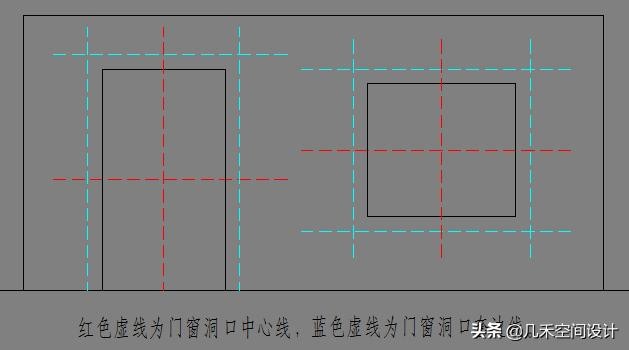

◆门窗洞口套边线：

根据现场门窗洞口实际尺寸弹出门窗洞口中心线，根据中心线按实际做门尺寸、做窗尺寸及门窗套宽度

弹出套边线；图示例参考；

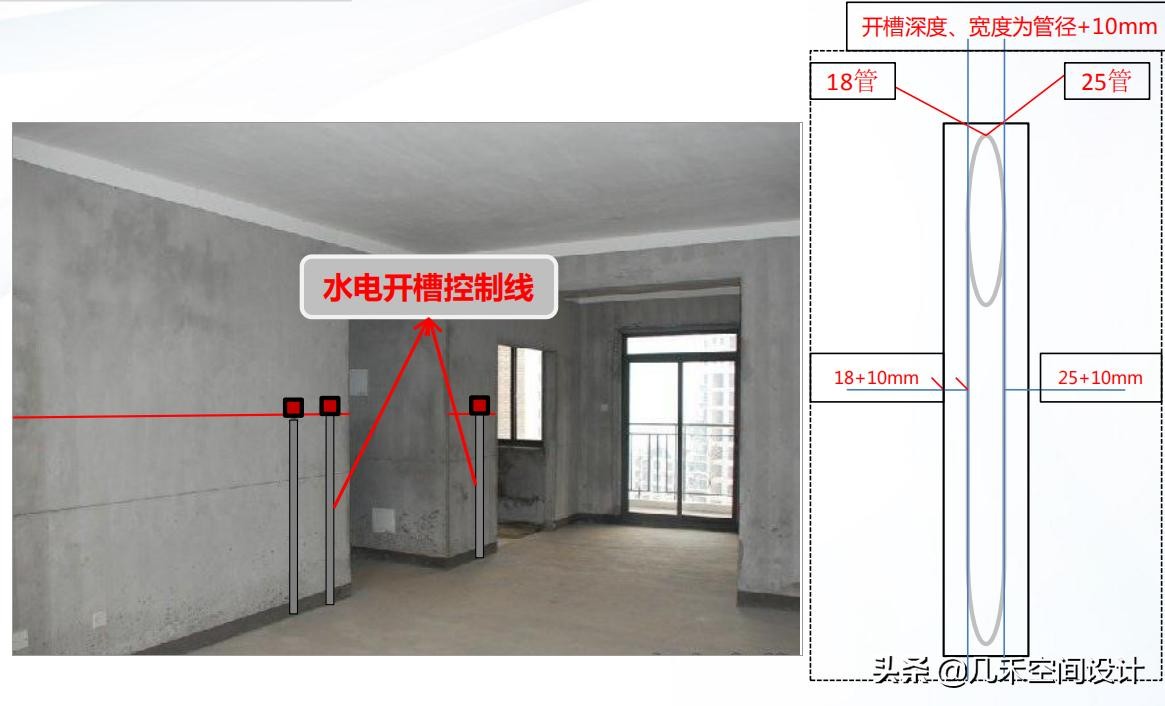

◆水电开槽控制线：

根据水电走向、穿管数量及管径来确定开槽宽度及深度，确定位置后弹出开槽控制线；要求弹线清晰、位置准确、线条顺直，误差≤2mm。图示例参考；

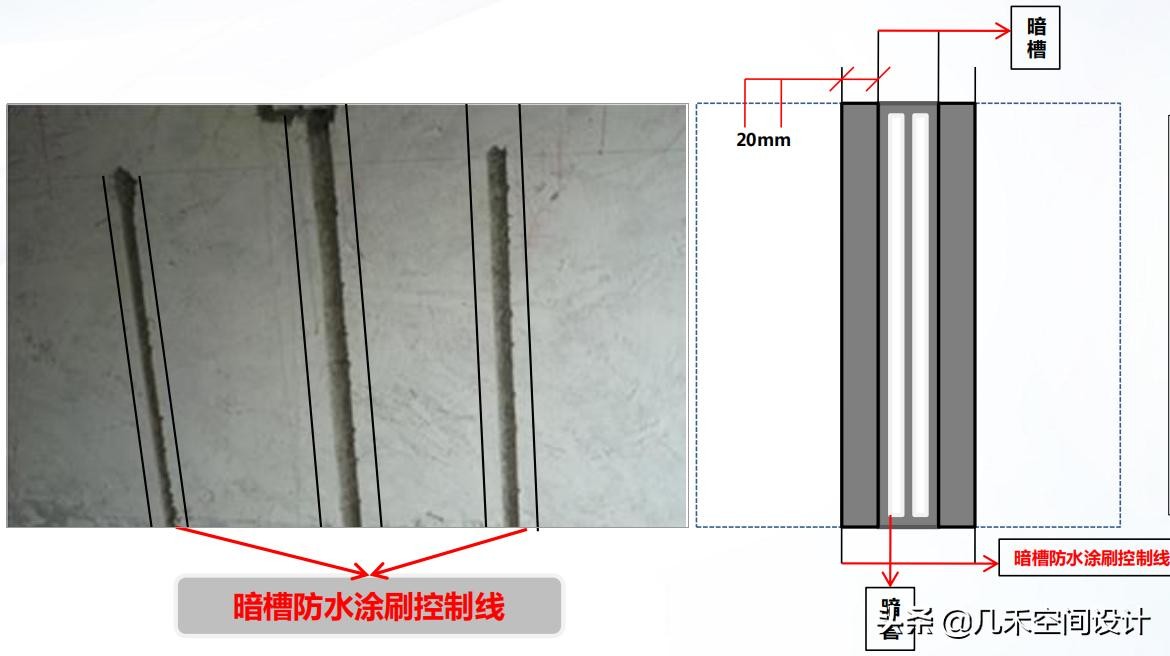

◆暗槽防水涂刷控制线：

根据暗槽位置两侧20mm弹防水控制线；要求弹线清晰、位置准确、线条顺直，误差≤2mm。图示例参考；

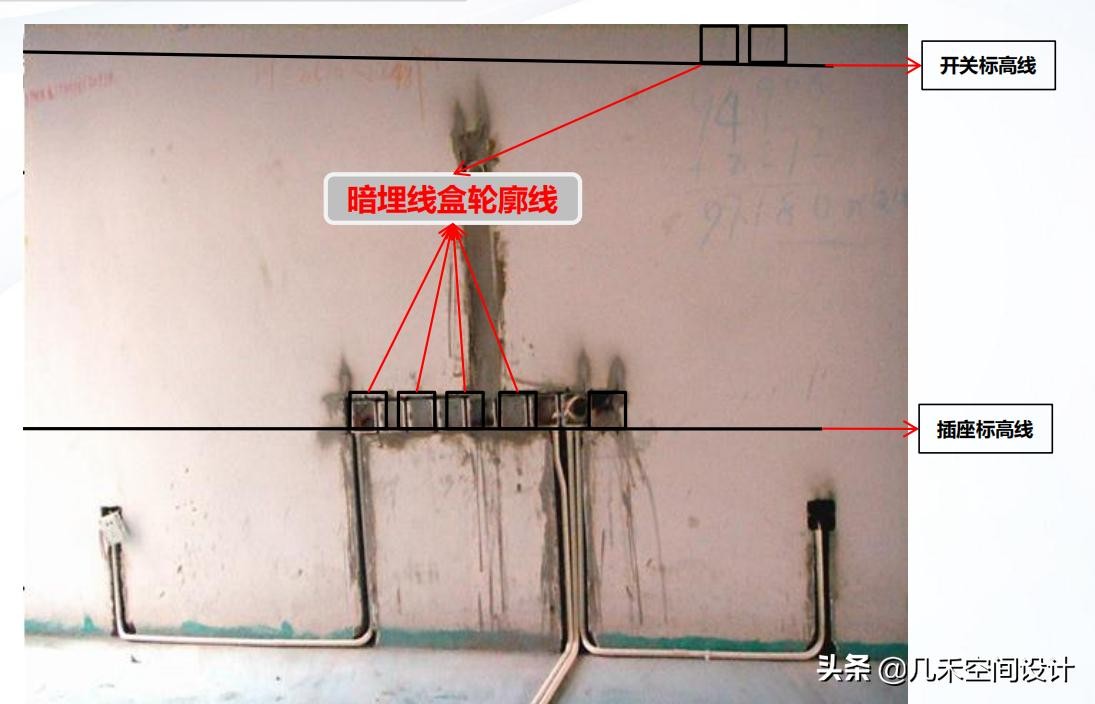

◆暗埋线盒定位线：

根据插座/开关面板标高线及现场的实际定位情况弹出暗盒的轮廓线；要求弹线清晰、位置准 确、轮廓方正、同一墙面高低误差2mm。

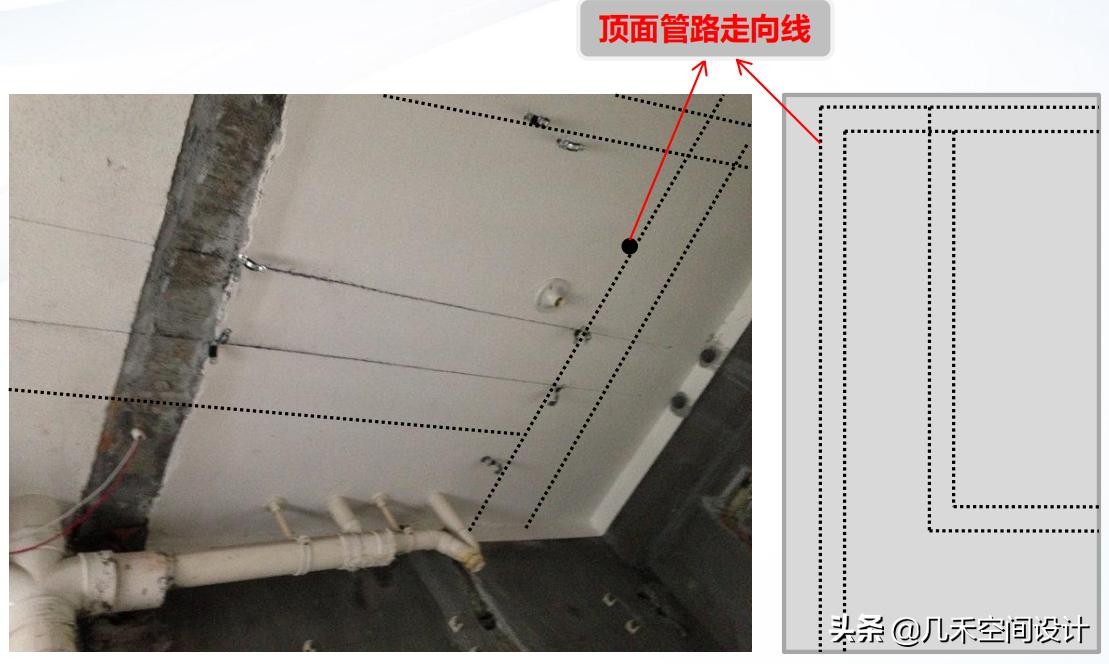

◆顶面管路走向线：

厨卫顶面根据水电设计点位及管路预排走向弹出走向控制线；要求弹线清晰、完整、位置准确

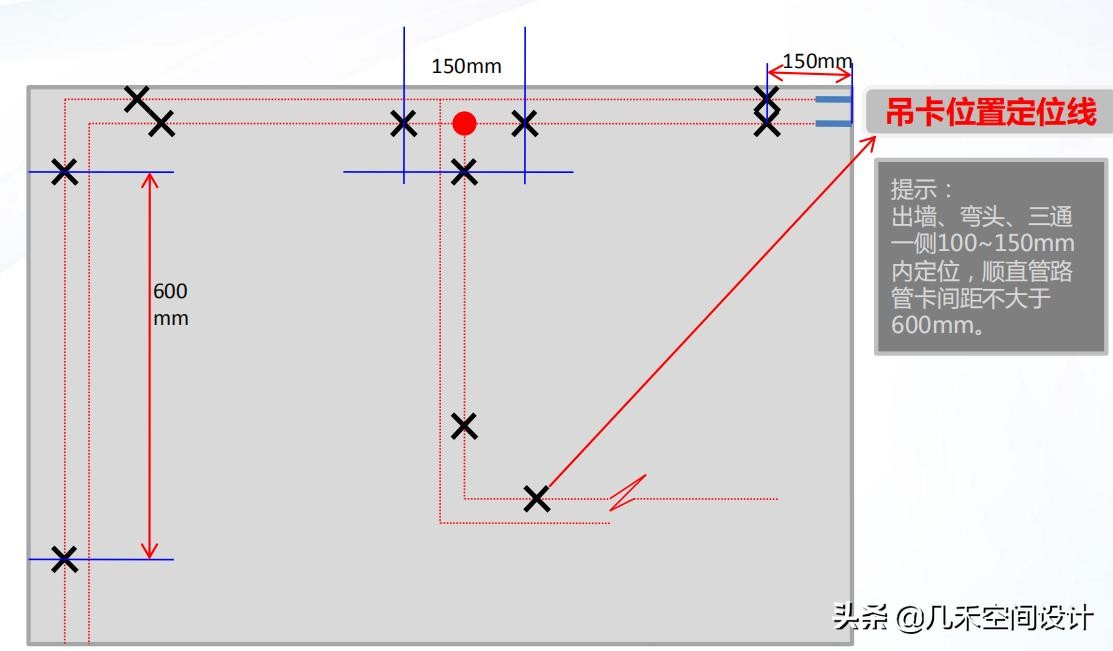

◆吊卡位置确定线：

根据顶面管路走向控制线及出墙、弯头、三通等位置确定吊卡定位控制线（十字交叉线，用来定位点

位）；要求弹线清晰、完整、位置准确。

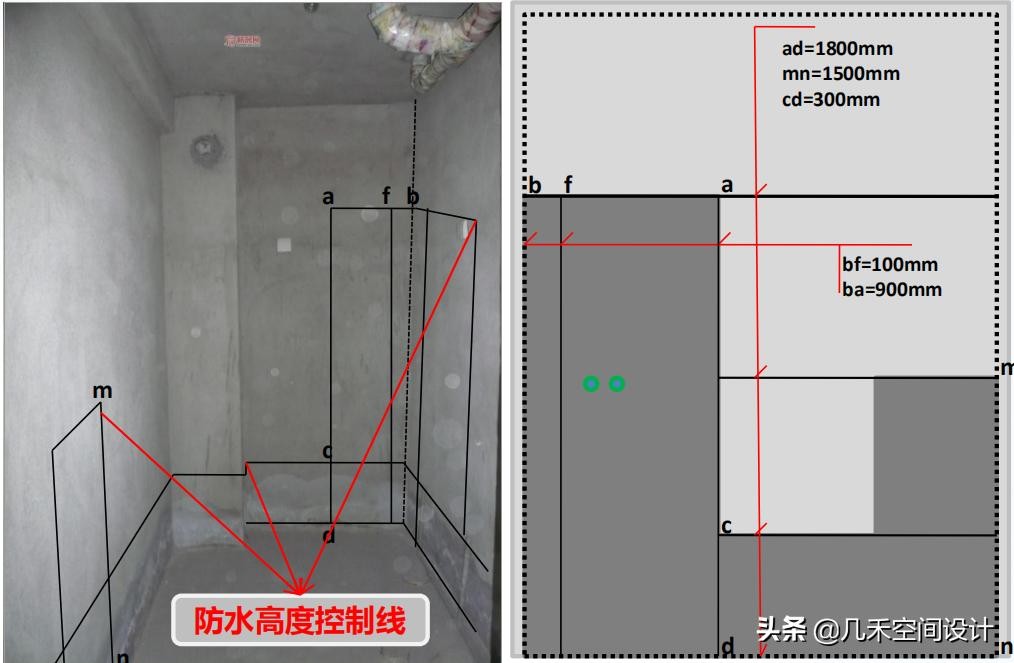

◆防水涂刷高度控制线：

根据卫生间地面标高上反确定防水涂刷的高度；要求弹线清晰、完整、位置准确。保证防水涂刷高度满足设计及规范要求，同时边缘整齐（如墙面满刷防水控制线可减少）；

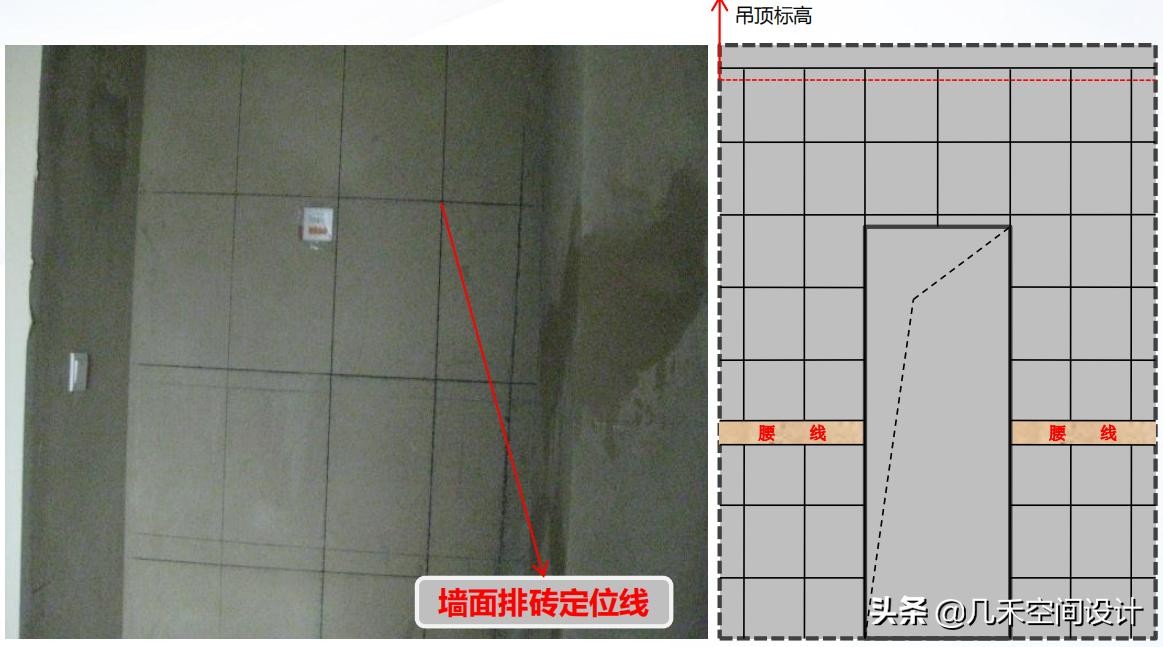

◆墙面排砖定位线：

根据墙面排砖图或现场实际情况弹出面砖定位线；要求弹线清晰、完整、位置准确，规范有效指导现场施工；

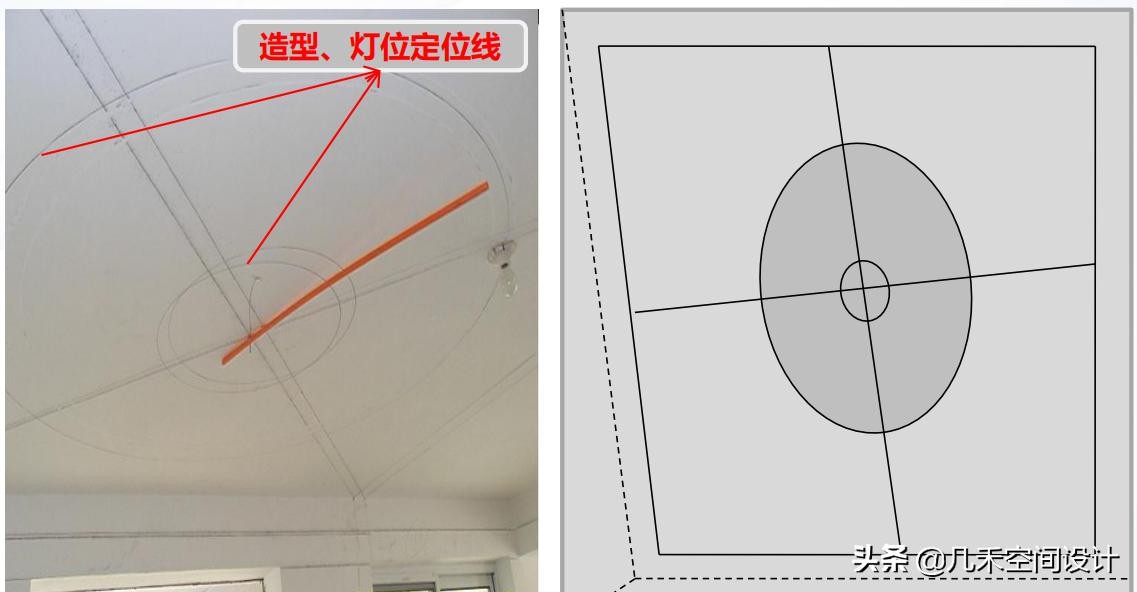

◆顶面弹线:

根据天花布局图按图纸尺寸1:1比例弹出十字中线，在中线的基础上,根据墙面完成面线弹出跌级线、造型定位线及灯位线（含窗帘盒线），造型高低层次标高标注清楚；要求弹线清晰、完整、定位准确；

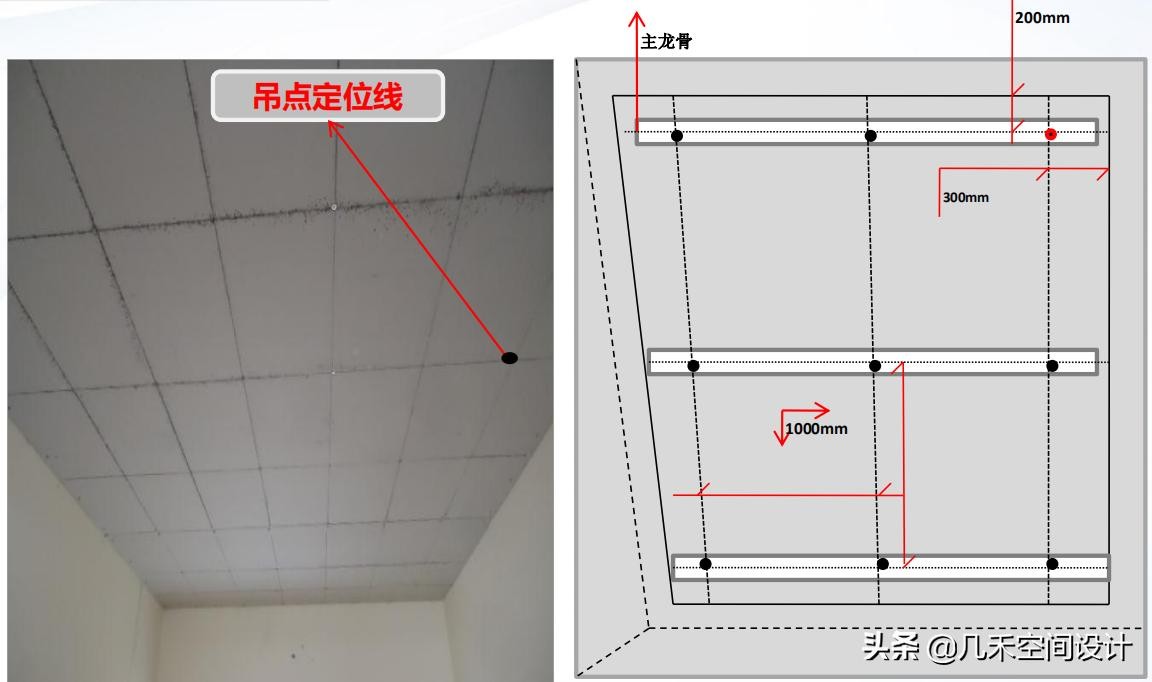

◆钓点定位线:

根据天花布局图及顶板实际情况按要求弹出吊点定位图；要求弹线清晰、完整、定位准确；

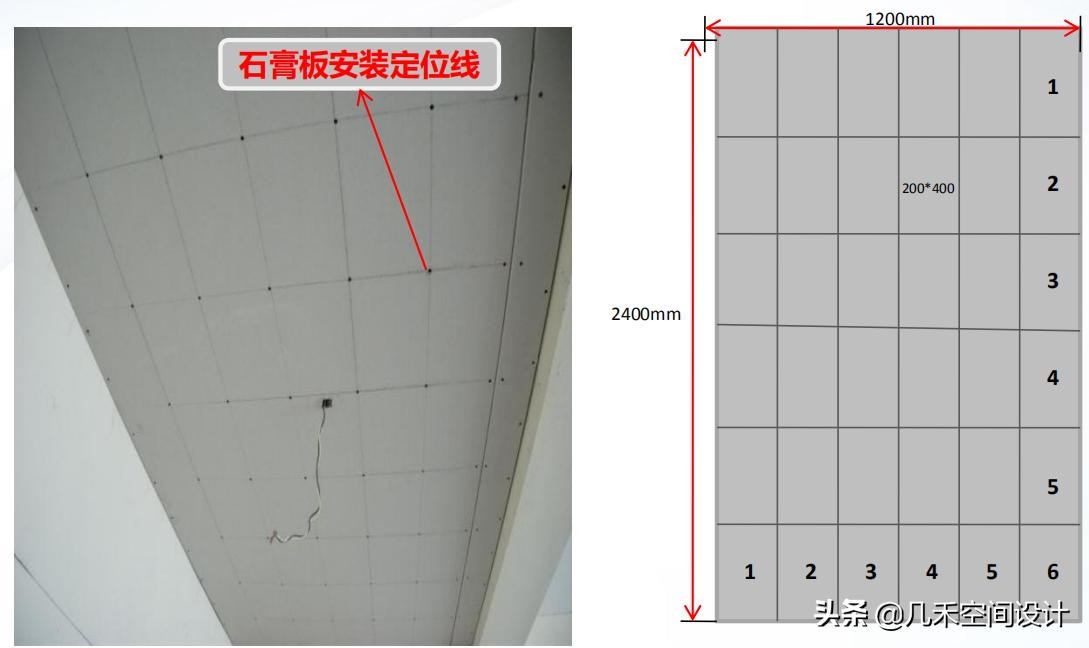

◆石膏板安装点位线:

按照石膏板的长短向分别6等份弹线，弹出200mm*400mm的网状线，墨线交叉点为自攻螺钉固定位置；要求弹线清晰、完整、定位准确；

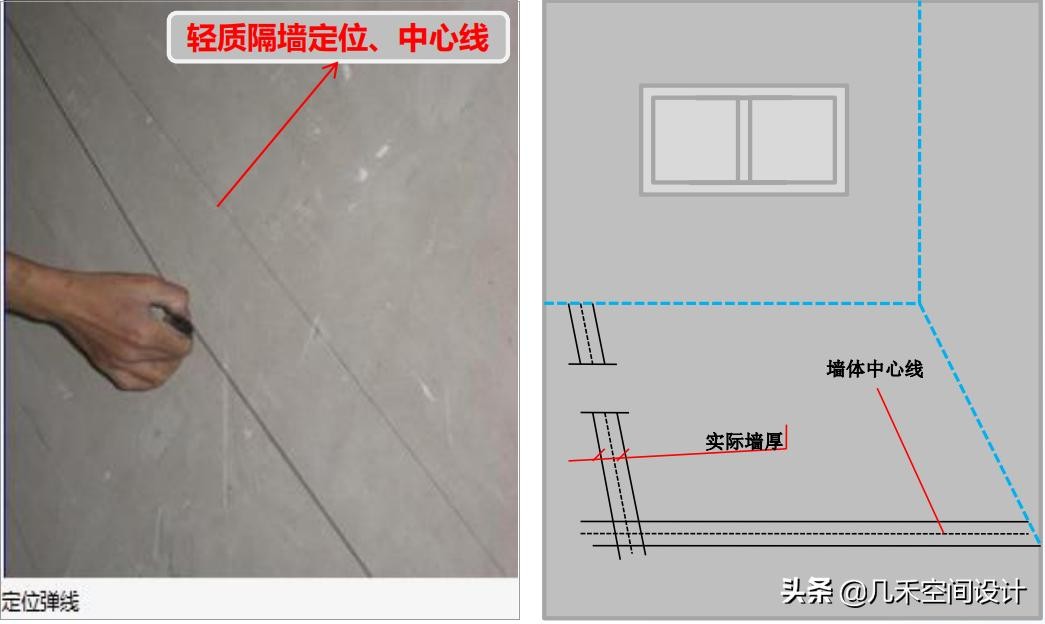

◆轻质隔墙定位、中心线:

根据设计要求在地面（顶面）弹出轻质隔墙的位置线（封板后的实际宽度）及中心线（便于天地龙骨

的定位）；要求弹线清晰、完整、定位准确；

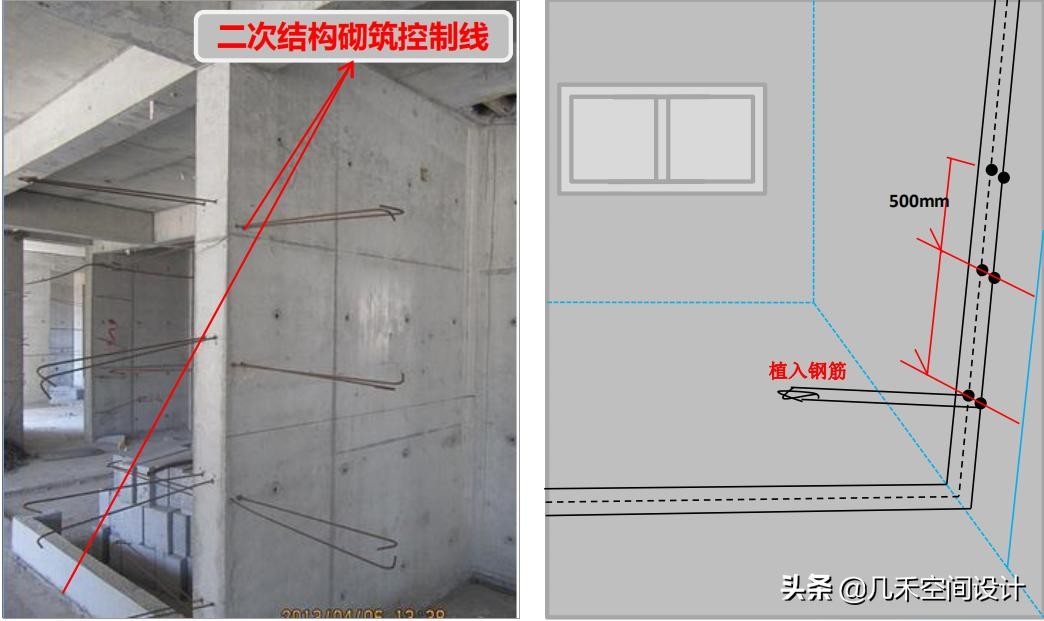

◆二次结构砌筑控制线:

根据设计要求在地面（墙面）弹出二次结构砌筑位置线，同时墙面弹出植筋定位点；要求弹线清晰、完整、定位准确；

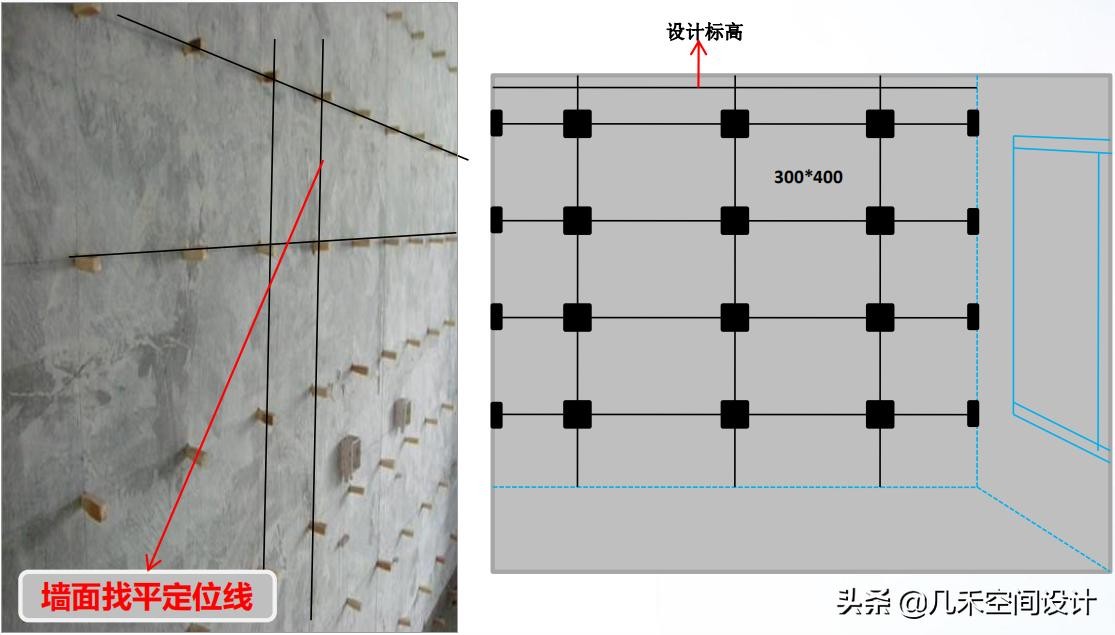

◆墙面找平定位线:（石膏板找平或护墙板施工，灰浆找平饼筋不做介绍）

根据设计要求及现场情况在墙面弹出标高线、横竖向分格定位线，确定木楔、木砖或龙骨定位；要求弹线清晰、完整、定位准确；

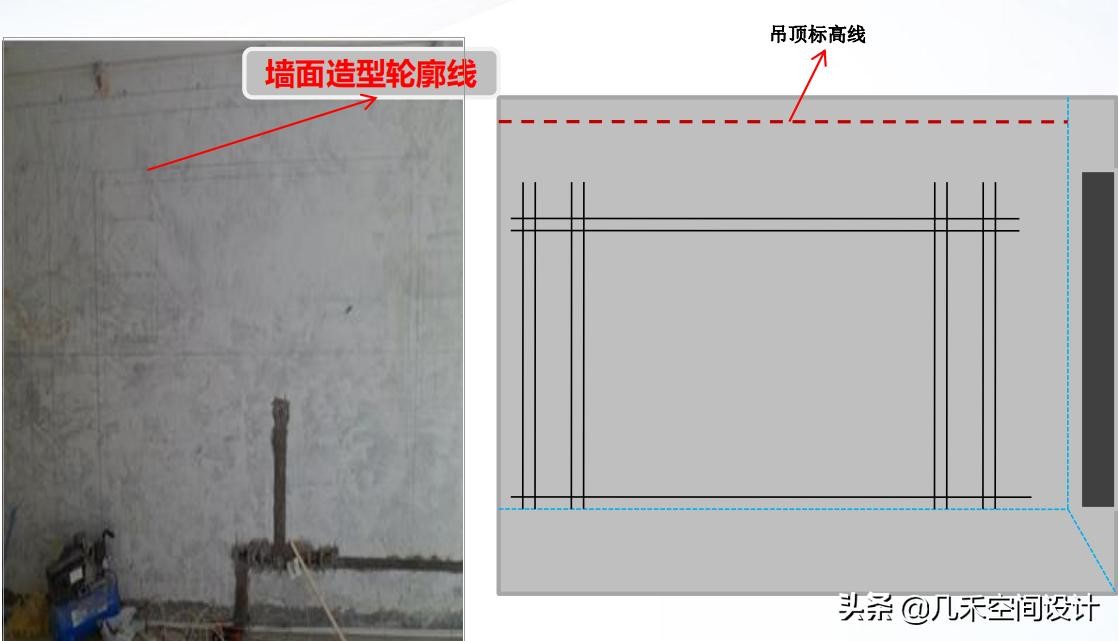

◆墙面造型轮廓线:

根据设计要求在墙面弹出造型定位轮廓线，规范指导施工，避免误差；要求弹线清晰、完整、定位准确；
