双控开关接线图讲解

今天给大家介绍下双控开关接线图

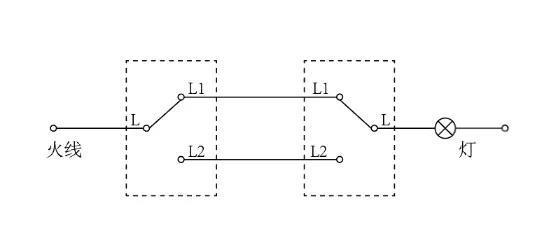

图1:双控开关原理图

左边开关按下：L和L2接通，整个回路断开，此时灯熄灭。再按下右边开关时：L和L2接通，两个开关间，形成闭合回路，此时灯亮起。

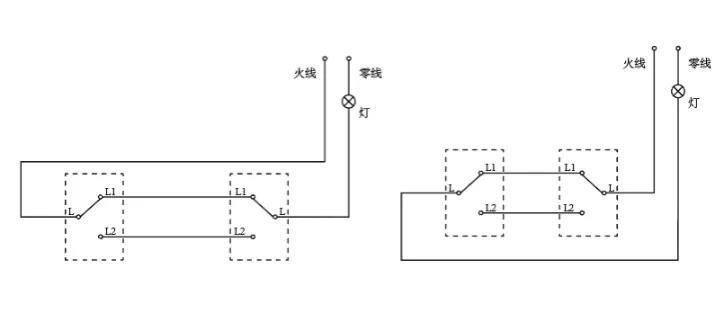

图2:偏实际接线图

实际家装中不像原理图那样，火线和灯控制线往往都在同一侧，开关间会有三根1.5的线，要考虑回线，一般有上面两种接法（图2）。

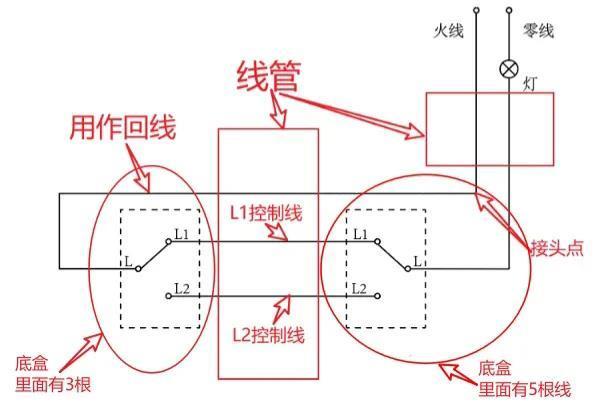

图3:实际接线图

为了更好帮助大家了解，实际家装中的接线，再图2的基础上，标注有线管、底盒、接头点、回线。实际中L1和L2控制线‬是交叉接的，开关没按下时，灯是关闭的状态，考虑到交叉接看着会有点乱，这块就画成平行了‬，方便‬讲解‬。看的懂前面的图，不代表一定会接线，这里指的是暗线。

实际家装中线管里往往会有多路双控线，就拿两路双控线来说，开关中间的线管，5根1.5的线，考虑到成本，用到的部分线，颜色会一样，这时‬要‬确定好火线，和所要用的对应控制线，少数还涉及到零线下来并线等，这时底盒中线会更多，相对绕一点，最好有一点布线基础，才不会懵圈，更方便。

看的懂原理图也是有好处的，接明线应该问题不大，也可以独立完成家中的旧面板换新，注意以下两点就好：

第一点：操作前断电。

第二点：拆一根线在对应新面板中插一根线，并拧紧，完成每一路开关接线，都要通电试一下，再重复操作，虽然比较费时，但一根一根来就不会出现太大问题。
